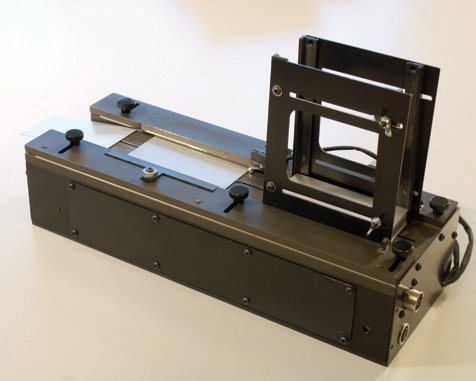

Automatický podavač štítků
Automatický podavač štítků umožňuje v rámci mikroúderového značení na stroji Technomark automatizovat následující úkony:
- Podání ze zásobníku štítků ke značení
- Umístění štítku pod oblast značení
- Detekce štítku
- Upnutí štítku
- Značení štítku
- Odstranění štítku
Na objednávku je možná adaptace pro štítky nestandardních rozměrů a tvarů.
Dodávané příslušenství:
- Kabel 3 E/S
- Kabel 3. osy
- Rozměry: 500 x 340 x 235 mm (d x š x v)
- Hmotnost: 10.5 Kg (samotný podavač)
- Napájení:Integrované do řídící jednotky 90 až 240 V
Prostředí:
- Směrnice o strojních zařízeních: 98/37/ES
- Směrnice EMC: 2004/108/ES
- Směrnice pro nízkonapěťová zařízení: 2006/95/ES
- Směrnice FCC – kapitola 15
- Provozní teplota: 0 až 45° C (32 °F až 115° F)
Technické údaje:
- 0,8 mm + 0,02 < tloušťka štítku < 1 mm + 0,03
- Rovinnost: < 0,05 mm
- Štítky musí být zbaveny povlaku, otřepů a oleje
- Standardní oblast značení: nemožnost značit méně než 4,5 mm od kraje štítku
- Šířka štítků: 20 až 60 mm
- Délka štítků: 30 až 120 mm
- Maximální oblast značení: 120 x 60 mm
- Kapacita zásobníku: 150 štítků o tloušťce 0.8 mm
- Přestavitelné, avšak nekoncipováno pro časté výměny
| Označení | Reference |
|---|---|
| Automatický podavač štítků | MTV2-A-001 |
