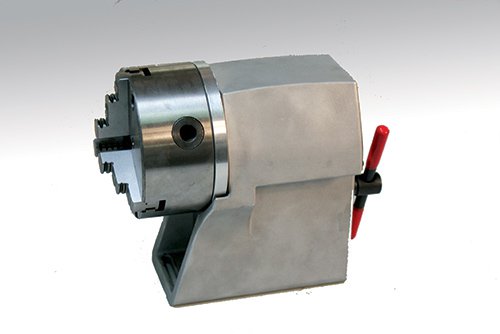

Rotační osa D
Technická data:
- Průměr sklíčidla: 125 mm
- Sklíčidlo s roztečí po průměr tyče o průměru až 28 mm
- Maximální průměr značených dílců: 250 mm
- Minimální průměr značených dílců: 4 mm
- Schopnost ražení dílců vážících až 8 Kg (těžší dílce na objednávku)

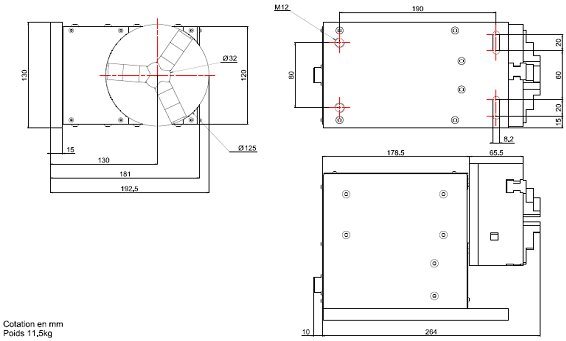

- Rozměry (d x š x v): 263,5 x 130 x 193
- Hmotnost: 11,3 Kg
- Napájení: Začleněno do řídícího přístroje 90 až 240 V
S přístrojem je dodáván:
- Sada vnitřních/vnějších čelistí
- Sada měkkých čelistí
- Kabel 3. osy
- Karta 3. osy
- Klíč na raznici
- Souprava pro upevnění (patky, konzolky)
Prostředí:
- Směrnice o strojních zařízeních: 98/37/ES
- Směrnice EMC: 2004/108/ES
- Směrnice pro nízkonapěťová zařízení: 2006/95/ES
- Směrnice FCC – kapitola 15
Poznámka: Je bezpodmínečně nutné namontovat osu D na pravou část stroje, aby byl dodržen nastavený směr otáčení.
| Označení | Reference |
|---|---|
| Rotační osa D | MTV2-A-004 |
