Stojanový kit

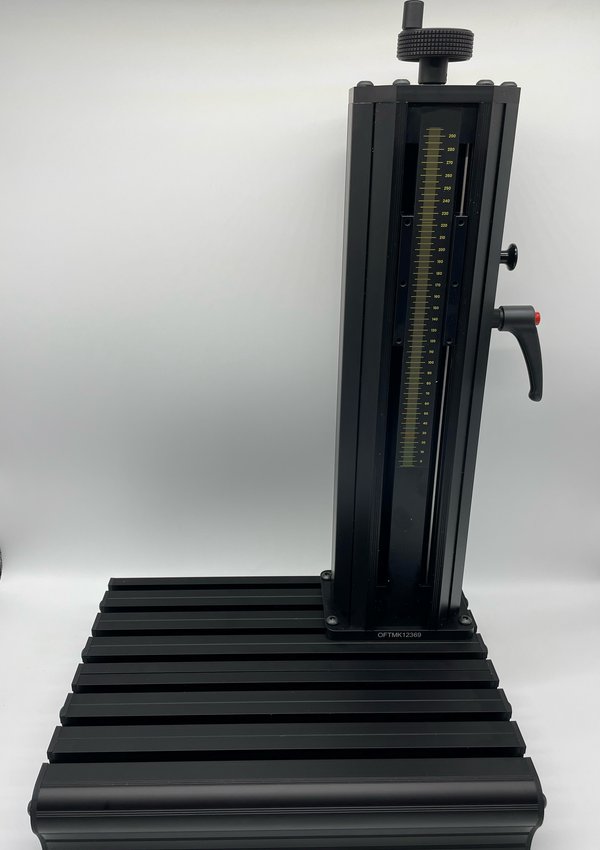

Stojan
Tento stojan je koncipován speciálně pro stojanovou a kombinovanou verzi mikroúderového značicího stroje Technomark, s rozměry značicího okna 120x60 mm. K přechodu od přenosného ke stojanovému typu stačí jen několik sekund. Umístění hlavy se vyznačuje obdivuhodnou jednoduchostí a přesností, zejména díky rychloupínacímu šroubu a stavěcí páčce. To umožňuje značení malých a velmi malých dílců s vysokou přesností.

Stojanový kit obsahuje:


  • Podstavec
    •
  • Sloupek
    •
  • Upínací deska stroje
    •
  • Šroub se stavěcí páčkou

Verze strojePozice APozice BRozměr C
ZdvihPracovní zdvihZdvihPracovní zdvih
MT4 V2 ME21 < Zdvih < 332311 mm71 < Zdvih < 382311 mm52,5 mm
MT4 V2 EE0 < Zdvih < 297297 mm36 < 347311 mm49,5 mm

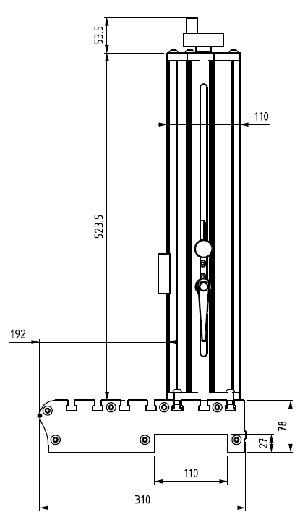

Výkres stojanu 1

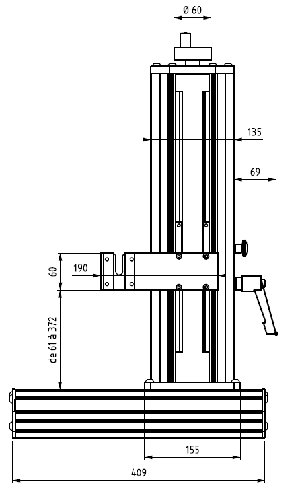

Výkres stojanu 2

Označení Reference
Stojanový kit MTV2-A-104
