Lisy pro ražbu úderem, mechanické a pneumatické

Ruční razicí lisy italského výrobce Somaut představují efektivní způsob značení kovových dílců a materiálu. Výrobní řada zahrnuje modely razicích lisů s mechanickým i pneumatickým ovládáním.

Ruční razicí lisy

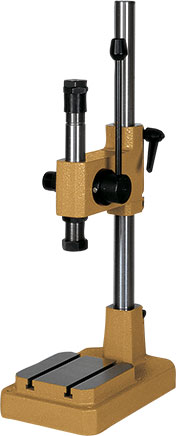

Ruční razicí lis Somaut S5


MODEL LISU S4 S5 S6
Pohon lisu Ruční Ruční Ruční
Pracovní plocha (mm) 100 x 100 100 x 160 220 x 220
Razicí síla (kg) 0 - 600 0 - 3000 0 - 6000
Rozměry (mm) 211 x 131 x 433 313 x 203 x 850 455 x 280 x 128
Hmotnost (kg) 11 35 110
Max. výška značeného dílu 153 400 525
Vzdálenost hlavy od vodícího sloupu 105 132 181

Pneumatické razicí lisy bez ovládání


MODEL LISU S10 S2 S1 S13 S14
Pohon lisu Pneumatický Pneumatický Pneumatický Pneumatický Pneumatický
Pracovní plocha (mm) 100 x 100 160 x 160 220 x 220 260 x 160 220 x 220
Ovládánínemá nemánemánemánemá
Razicí síla (kg) 0 - 600 0 - 3500 0 - 7500 0 - 3500 0 - 7500
Pracovní tlak (bar) 4 5 6 5 6
Spotřeba vzduchu (litry/úder) 0,5 2,3 5,4 2,3 5,4
Rozměry (mm) 211 x 131 x 491 348 x 195 x 855 510 x 305 x 1090 348 x 195 x 855 510 x 305 x 1090
Hmotnost (kg) 15 60 165 60 165
Max. výška značeného dílu 155 380 155 380 315
Vzdálenost hlavy od vodícího sloupu 105 145 191 145 191

Pneumatické razicí lisy s ovládáním


MODEL LISU S10B S2B S1B S13B S14B S15B
Pohon Pneumatický Pneumatický Pneumatický Pneumatický Pneumatický Pneumatický
Pracovní plocha (mm) 100 x 100 160 x 160 220 x 220 260 x 160 220 x 220 220 x 220
Ovládáníobouruční obouručníobouručníobouručníobouručníobouruční
Razicí síla (kg) 0 - 600 0 - 3500 0 - 7500 0 - 3500 0 - 7500 0 - 10000
Pracovní tlak (bar) 4 5 6 5 6 8
Spotřeba vzduchu (litry/úder) 0,5 2,3 5,4 2,3 5,4 8
Rozměry (mm) 211 x 131 x 491 348 x 195 x 855 510 x 305 x 1090 348 x 195 x 855 510 x 305 x 1090 510 x 305 x 1265
Hmotnost (kg) 15 60 165 60 165 185
Max. výška značeného dílu 155 380 315 380 315 280
Vzdálenost hlavy od vodícího sloupu 105 145 191 145 191 191
