Elektrochemické značení

Elektrochemie je ekonomicky nenáročný způsob značení kovových povrchů, které jsou elektricky vodivé. Při elektrochemické reakci není značená součástka zatěžována úderem. Tento typ značení umožňuje reprodukci např. log, čísel, obrázků, a dalších informací s vysokou prezentační úrovní a kvalitou, podobnou laserovému značení.

Princip

Značení je realizováno díky chemické reakci, která způsobuje povrchovou korozi kovu. Reakce je vyvolána současným působením roztoku elektrolytu a elektrického proudu.

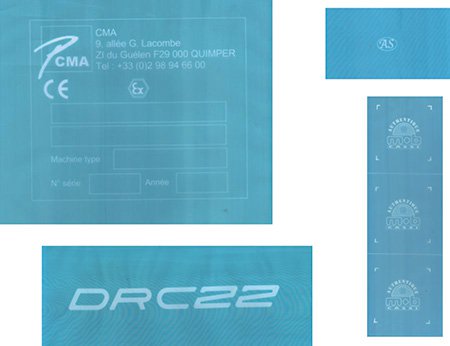

Požadované znaky jsou v průběhu elektrochemického značení reprodukovány přes kopírovací fólii.

Značicí jednotka E08

Ke značicí jednotce se vodičem připojí značicí hlava. Ta se obalí nylonovou látkou a přes kopírovací fólii se přitiskne ke značenému povrchu.
Sada je ideální k elektrochemickému značení malých a středních sérií.

Rozměry (V x Š x H) : 85 x 155 x 160 (mm)
Hmotnost : 1 kg
Maximální rozměry značící hlavy : 20 x 40 mm

Jednotka E10

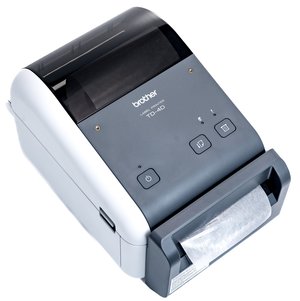

Tiskárny štítků

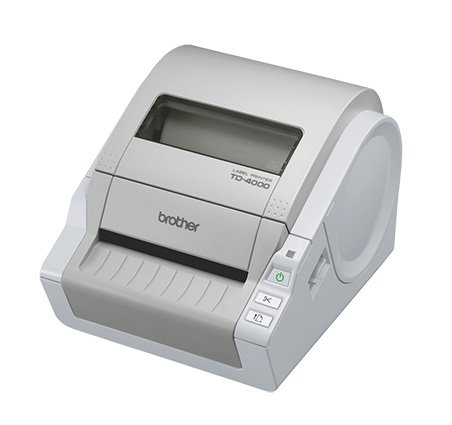

K tisku šablon dodáváme průmyslové tiskárny štítků Brother TD-4000 (šířka šablony 102mm) nebo PT-9700PC (šířka šablony 36mm). K tiskárnám se dodává software P-Touch editor, sloužící k návrhu a editaci štítků.

K počítači se tiskárny připojí přes USB nebo sériový port.

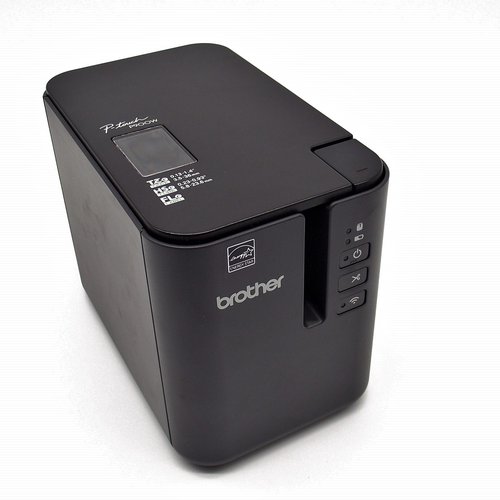

Tiskárna štítků Brother PT9700PC

Soubory ke stažení na stránkách výrobce:  TD-4000

Výhody elektrochemického značení:

  • nízké náklady
  • rychlost značení
  • neodstranitelnost popisu
  • vzhledová kvalita srovnatelná se značením prováděným laserem

Objednací kódy:

                                                     Produkt Objednací kód
Značící jednotka E08 44401
Ruční značící hlava (20 x 40 mm) 444002
Plstěný vodič (210 x 150 mm) 444003
Nylonová látka k ovinutí značící hlavy (210 x 297mm) 444004

Nylonová kopírovací folie (60 x 225 mm) 444006
Vyhotovení matrice pro kopírovací folii 444007
Role kopírovacích papírků (95mm x 30m, 95mm x 6m) 444050, 444052
MA5 - elektrolyt pro ocel (2 litry) 444008
MA6 - elektrolyt pro nerez a hliník (2 litry) 444009
E19 - elektrolyt pro černěnou ocel (2 litry) 444010
Neutralizátor (1 litr) 444014



Ke stažení:

Technický list - Jednotka E08 (214.1 KB)
