Sestavovací razidla
Sestavovací razidla poskytují to pravé řešení na požadavek pro sériové značení. Umožňují jednoduše sestavit sadu znaků do držáku a razit rychle s opakovatelnou kvalitou.

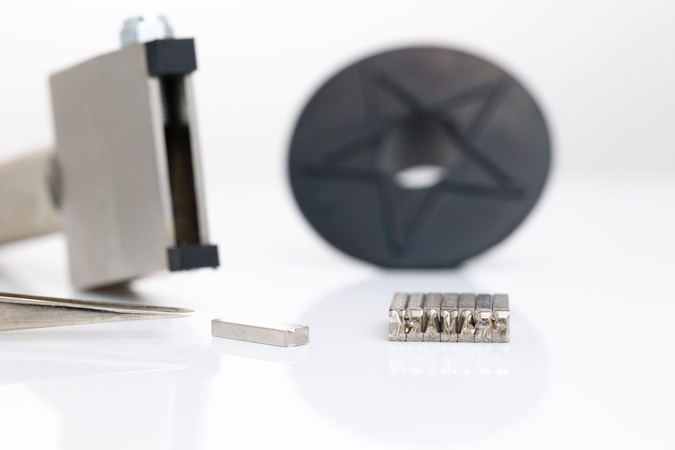

Razící bloky mohou být sestaveny v držáku znaků a používány ručně s kladivem nebo strojně v razícím lisu.
Sestavovací razidla mohou být dodána jako kompletní kufříková sada nebo jako samostatné znaky a držáky znaků.

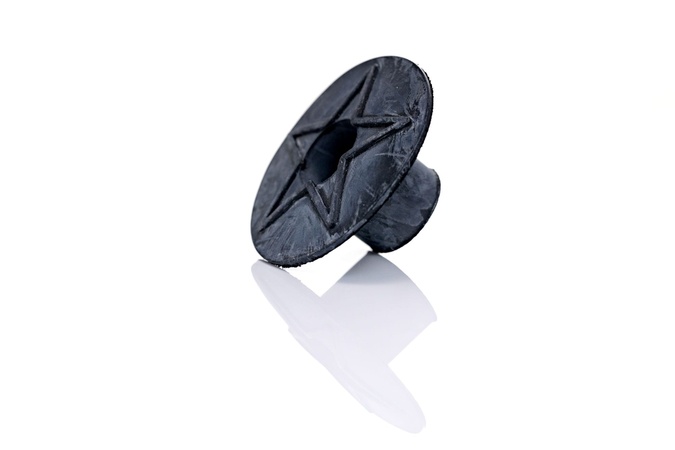

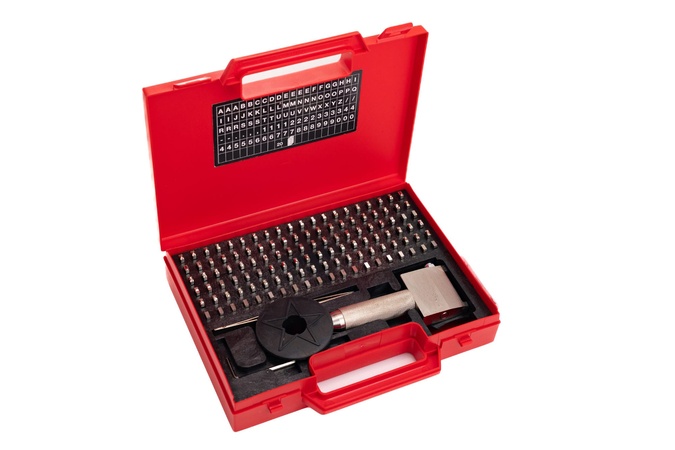

Kufříková sada obsahuje 100 razidel + 20 mezerníků, držák znaků, imbus klíč, kleště a bezpečnostní stopku.

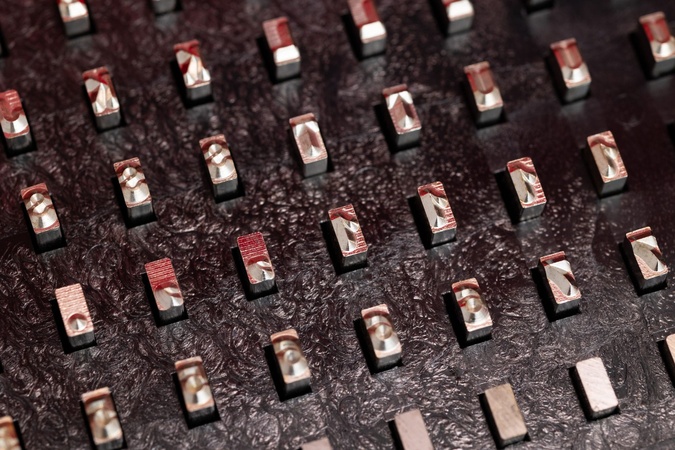

Kalibrované bloky všech sestavovacích razidel jsou niklovány a kaleny na 60 – 62 HRC.
Objednací kódy
| Výška | Samostatné znaky | Sada sestavovacích razidel | Mezerníky |
|---|---|---|---|
| 1 | 176310 | 176010 | 17631000 |
| 1,5 | 176315 | 176015 | 17631500 |
| 2 | 176320 | 176020 | 17632000 |
| 3 | 176330 | 176030 | 17633000 |
| 4 | 176340 | 176040 | 17634000 |
| 5 | 176350 | 176050 | 17635000 |
| 6 | 176360 | 176060 | 17636000 |
| 8 | 176380 | 176060 | 17638000 |
| 10 | 176400 | 176100 | 17640000 |

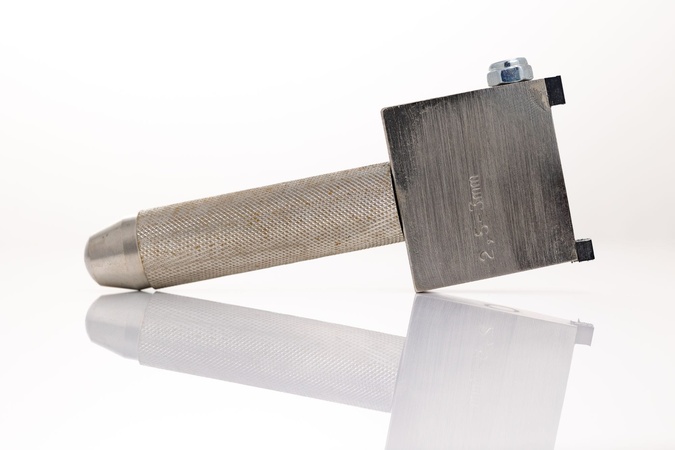

Držáky znaků
|
Výška |
Objednací kód | Rozměry bloku | Kapacita držáku |
|---|---|---|---|
| 1 | 176120 | 4x1,5x19 | 16 |
| 1,5 | 176120 | 4x1,5x19 | 16 |
| 2 | 176120 | 4x2x19 | 16 |
| 2,5 | 176130 | 6x2,5x19 | 13 |
| 3 | 176130 | 6x3x19 | 10 |
| 4 | 176150 | 8x4x19 | 8 |
| 5 | 176150 | 8x5x19 | 6 |
| 6 | 176160 | 10x6x19 | 6 |
| 8 | 176180 | 12x8x19 | 6 |
| 10 | 176200 | 14x10x19 | 6 |
Ke stažení:
Technický list - sestavovací razidla (59,2 KB)
