Lasery GRAPHIX

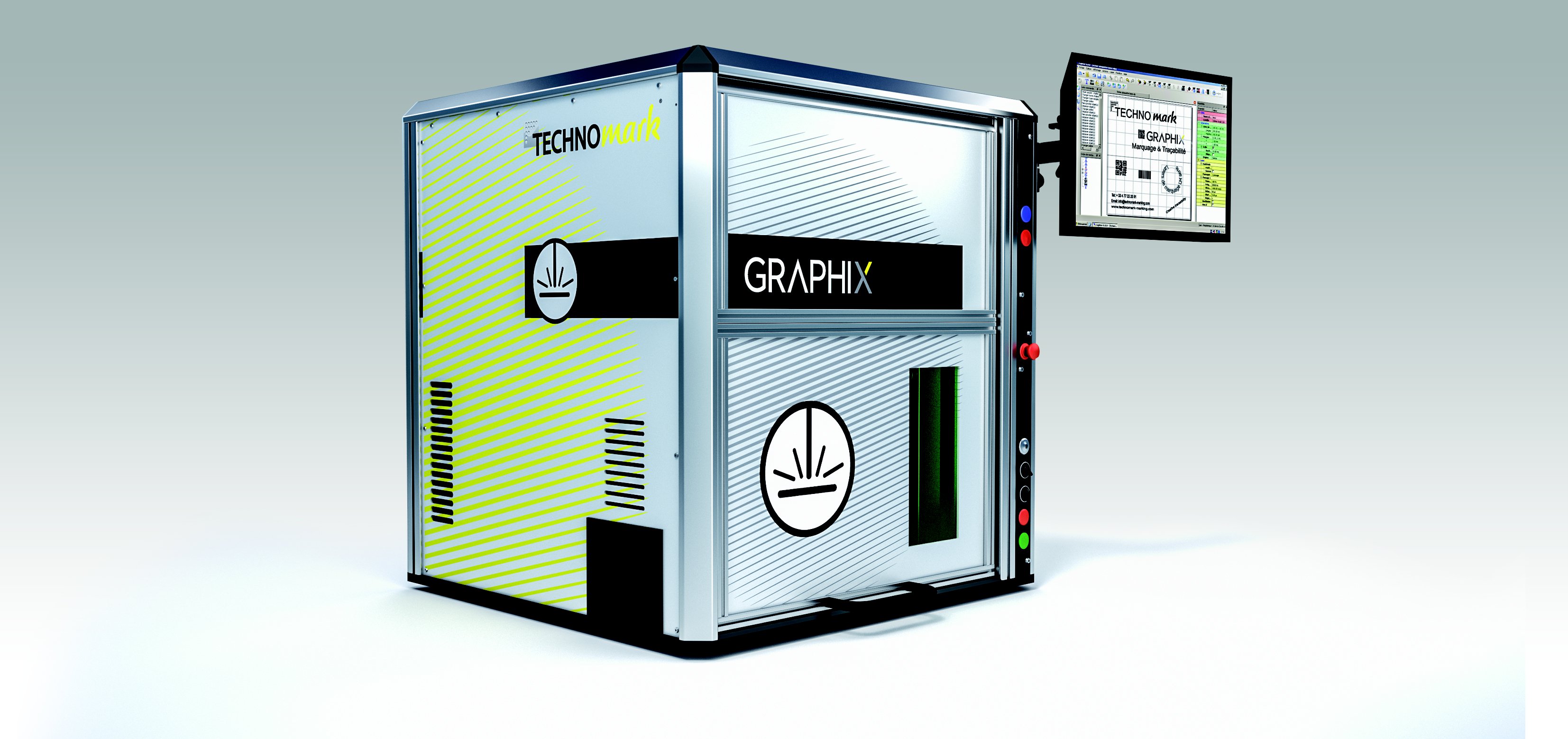

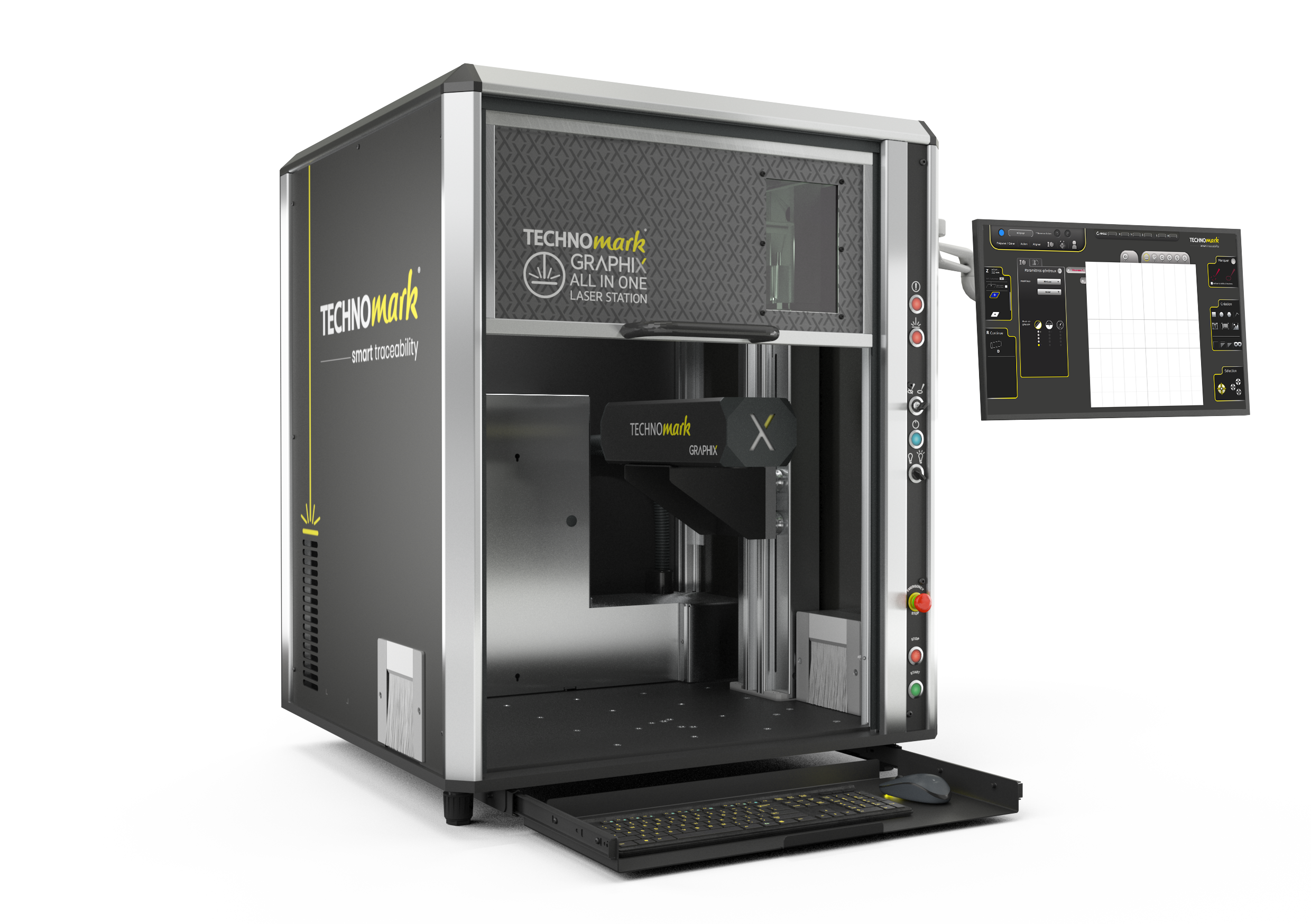

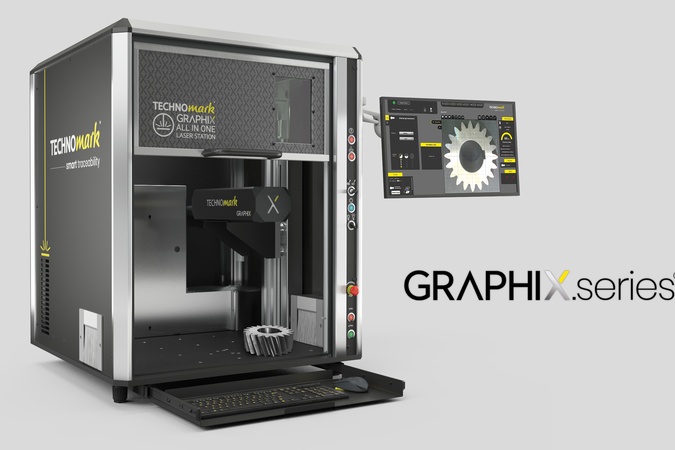

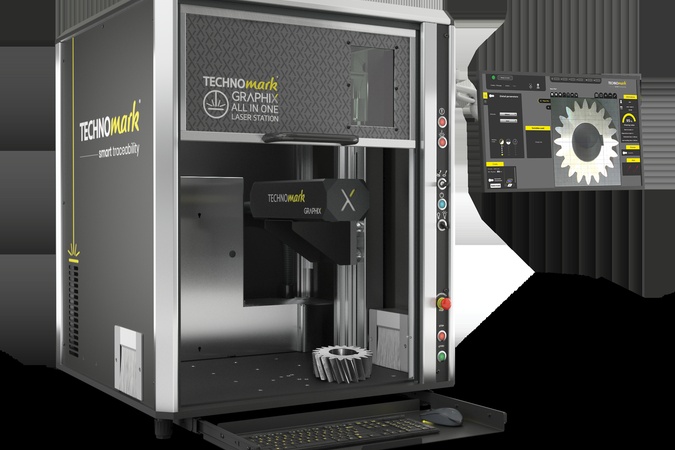

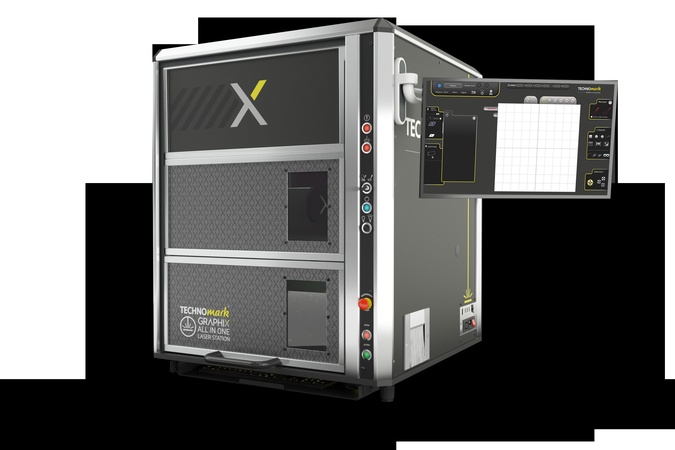

graphix_ouvert_G_RVB_logiciel mode création_base de donnée.pngPracovní stanice GRAPHIX (třída 1)

NOVÉ VIDEO LASERU GRAPHIX

Nová generace popisovacích laserů GRAPHIX

Ytterbium vláknové popisovací lasery a jejich výhody :

  • Inovativní technologie díky technologii all in 1
  • Extrémně rychlý popis ve vysoké kvalitě
  • Nízká spotřeba energie, chlazení vzduchem

KOMPAKTNÍ

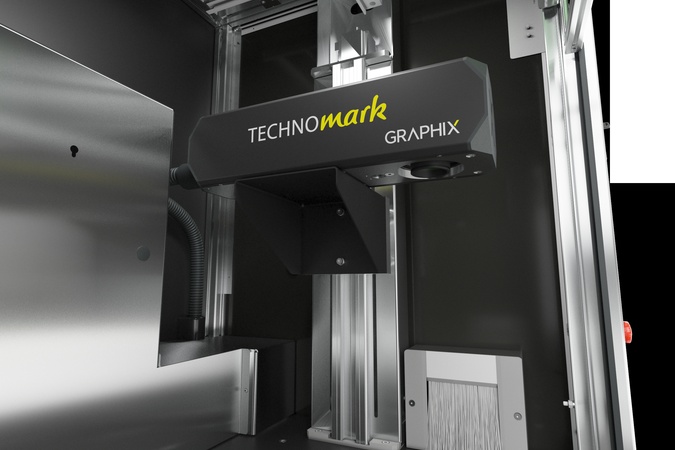

  • Vše v jednom = zdroj laseru, optika, fokalizace a elektronika + kamera umožňující přesnou polohu značení na dílec
FLEXIBILNÍ
  • Multipoziční nastavení hlavy na osách X a Y, zaručuje popisovací plochu až 250 x 250mm ( při čočce 140x140mm )
PRAKTICKÝ
  • 2-pozicové otevírání dvířek umožňuje rychlou výměnu dílů. Díky bočnímu otvoru možnost značit dlouhé díly
INTELIGENTNÍ
  • Numericky ovládaná osa Z se zdvihem 300mm ( při čočce 100x100mm ) umožňuje značit všechny díly.
  • Opční rotační osa D garantuje značení v rozsahu 360o

BENEFITY STANICE
  • Ergonomie – malé rozměry, snadná instalace v provozu
  • Maximální rozměr značeného dílu : 500x500x300mm
  • 4 popisovací zóny – 2 na ose X i Y
  • Funkce multiúrovňového značení
  • Ekonomická – výborný poměr kvalita /cena / výkon



Technická specifikace laserů GRAPHIX

  • Výkon 10 – 20 W
  • Technologie pulsní vláknová
  • Vlnová délka : 1060 - 1080nm
  • Frekvence : 20 – 100kHz
  • Rychlost popisu : 5 - 10 000 mm/s
  • Chlazení vzduchem
  • Příkon : 300W
  • Fokus F130 ( 100x100mm)
  • Provozní teplota 5o – 50o C
  • Rozměry hlavy : 90 x 112 x 298mm
  • Hmotnost hlavy : 2kg
  • Hmotnost řídící jednotky : 16kg



GRAPHpro – ovládací software

  • Alfanumerické značení
  • Široký výběr funkcí – obrázky, loga, geometrické obrazce
  • Čárové kódy, DataMatrix kódy, QR kódy
  • Lineární, úhlové
  • Import souborů ( vektorové, bitmapy )
  • Řízení přídavných os ( D, Z )









TECHNICKÝ LIST A KATALOG LASERU GRAPHIX:



Icon Technický list GRAPHIX (528,8 KB) Icon KATALOG TECHNOMARK - LASERY GRAPHIX (1,4 MB)
